BlackMagicDesign - Teranex Mini SDI to HDMI 12G

Convertisseur SDI vers HDMI 12G

Propriétés techniques

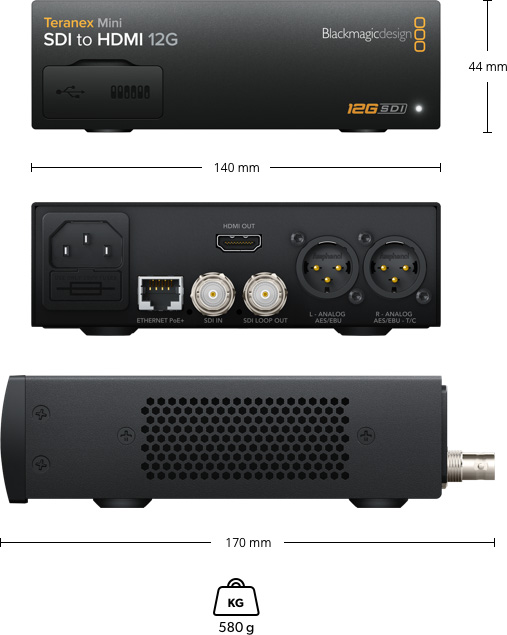

Dimensions unitaires : 140x44x170mm
Poids unitaire : 0,58 kg
Consommation électrique : 16 W

Détails produit

Le Teranex Mini SDI to HDMI 12G prend en charge tous les formats vidéo notamment la SD, la HD, le 6G et le 12G-SDI. Il intègre un down-convertisseur pour une utilisation avec un moniteur HDMI, qui sélectionne le meilleur format possible. Il isole également l’audio en formats analogique symétrique ou AES/EBU et intègre une sortie timecode.

Caractéristiques techniques

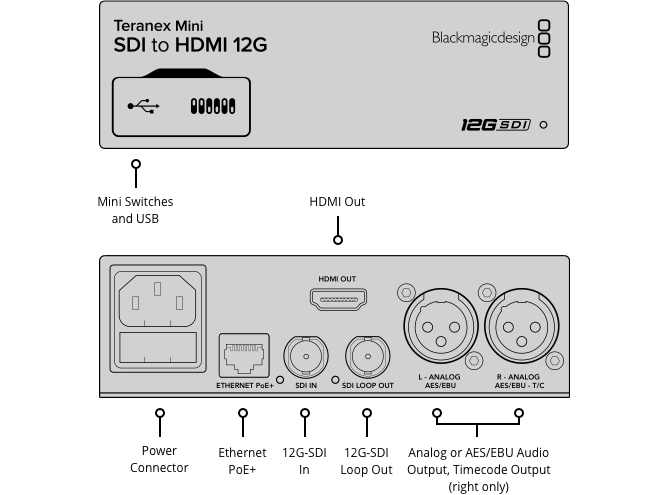

Connexions

Entrées vidéo SDI
- 1 x commutable automatique 12G?SDI entre SD/HD/2K/4K.
Sorties vidéo SDI
- 1 x sortie en boucle 12G?SDI.
Sorties vidéo HDMI
- 1 x connecteur HDMI 2.0 de type A avec prise en charge de la résolution 2160p60.
Sorties audio analogique
- 2 canaux audio symétrique analogique professionnel via connecteurs XLR. Le connecteur XLR droit peut être configuré pour acheminer le timecode.
Sorties audio AES/EBU
- 4 canaux audio numérique symétrique professionnel de 110Ω via connecteurs XLR. Le connecteur XLR droit peut être configuré pour acheminer le timecode.
Prise en charge de l’audio intégré
- 8 canaux.
Prise en charge de multiples débits de données
- 270MB, 1.5G, 3G, 6G et 12G.
Mises à jour et configuration
- USB ou Ethernet.
Resynchronisation
- Oui

Normes vidéo de l’entrée SDI

Normes vidéo SD
- 525i59.94 NTSC, 625i50 PAL.
Normes vidéo HD
- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97,
- 1080p30, 1080p47.95, 1080p48, 1080p50,
- 1080p59.94, 1080p60.
- 1080PsF23.98, 1080PsF24, 1080PsF25,
- 1080PsF29.97, 1080PsF30.
Normes vidéo 2K
- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI.
- 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI.
Normes vidéo Ultra HD
- 2160p23.98, 2160p24, 2160p25, 2160p29.97,
- 2160p30, 2160p47.95, 2160p48, 2160p50,
- 2160p59.94, 2160p60.
Normes vidéo 4K
- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI.
Conformité aux normes SDI
- SMPTE 259M, SMPTE 292M, SMPTE 296M,
- SMPTE 372M, SMPTE 424M, SMPTE 425M niveau A et B,
- SMPTE 2081?1, SMPTE 2081?10,
- SMPTE 2082?1 et SMPTE 2082?10
Échantillonnage vidéo SDI
- 4:2:2 et 4:4:4
Échantillonnage audio SDI
- Fréquence d’échantillonnage de normes de télévision de 48 kHz et 24 bits.
Précision des couleurs SDI
- 4:2:2 et 4:4:4
Espace colorimétrique SDI
- YUV et RVB. Des LUT à 33 points peuvent être chargées via l’utilitaire Teranex.
Prise en charge du format SD
- 525i59.94 NTSC, 625i50 PAL

Normes vidéo de la sortie HDMI

Normes vidéo SD
- 525i59.94 NTSC, 625i50 PAL.
Normes vidéo HD
- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97,
- 1080p30, 1080p47.95, 1080p48, 1080p50,
- 1080p59.94, 1080p60.
- 1080PsF23.98, 1080PsF24, 1080PsF25,
- 1080PsF29.97, 1080PsF30.
Normes vidéo Ultra HD
- 2160p23.98, 2160p24, 2160p25, 2160p29.97,
- 2160p30, 2160p47.95, 2160p48, 2160p50,
- 2160p59.94, 2160p60.
Normes vidéo 4K
- 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p.
Espace colorimétrique HDMI
- REC 601, REC 709
Précision des couleurs HDMI
- YUV 4:2:2 en HD, 2K et 4K. La LUT à 33 points peut être chargée via le Teranex Utility.

Logiciel

Contrôle par logiciel
- Mise à jour logicielle pour Mac™ et Windows™ via USB ou Ethernet.
Mise à jour du logiciel interne
- Via application de mise à jour fournie.

Contrôle des paramètres

Contrôle de base des paramètres
- Mini-interrupteurs, USB et Ethernet via utilitaire gratuit
Contrôle avancé des paramètres (facultatif)
- Smart Panel monté à l’avant avec écran LCD, molette et six boutons de paramétrage.

Alimentation requise

Alimentation
- 1 x alimentation universelle AC intégrée avec entrée IEC C14. Câble IEC requis. Entrée AC 100 – 240V.
Power Over Ethernet
- Peut être alimenté via DC 48V à l’aide du PoE+ (Power over Ethernet).
Consommation d’énergie
- 16 Watts
Plage de tension opérationnelle
- AC 100 – 240V
