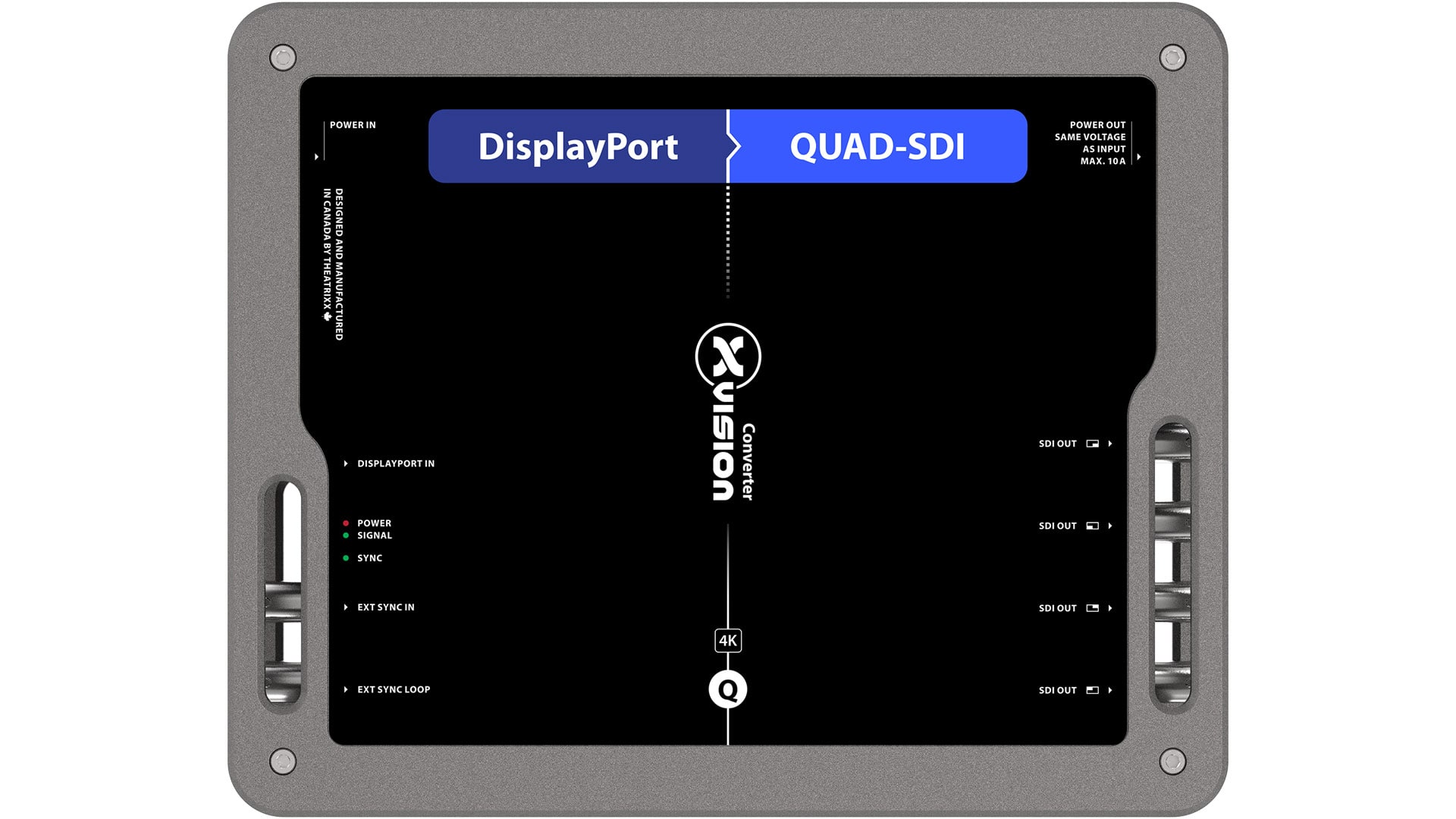

Theatrixx - XVVDP2QSDI

Spécifications

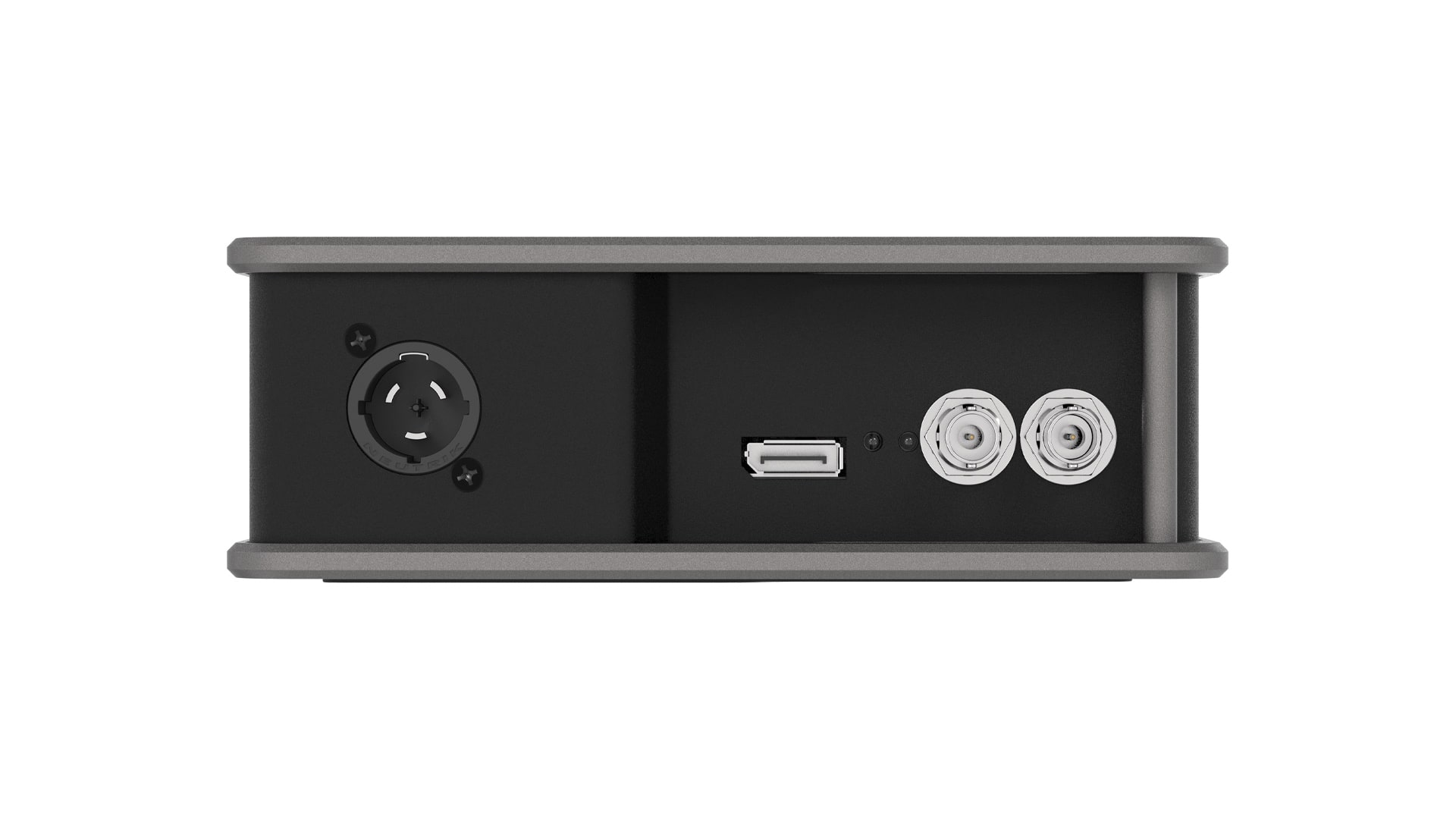

Connexions

• Entrée vidéo : 4 x DisplayPort 1.2
• Boucle vidéo : 4 x Quad-link 3G-SDI BNC (16 BNC)
• Sortie vidéo : Synchronisation à trois niveaux (BNC) avec boucle

Signaux supportés

• Entrée DisplayPort 1.2/HDMI 2.0 : 4096x2160p @ 60/50 fps
• 4K60P 4:4:4 :
  • 4096x2160p @ 30/25/24 fps, 3840x2160p @ 60/50 fps,
  • 3840x2160p @ 30/25/24 fps, 1920x1080p @ 60/50 fps,
  • 1920x1080p @ 30/25/24 fps, 1920x1080i @ 60/50 fps
• Sortie Quad-Link 3G-SDI : 4096x2160p @ 60/50/30/25/24 fps
• 4 x 1080P 4:2:2 : 3840x2160p @ 60/50/30/25/24 fps
• Audio imbriqué : Jusqu’à 8 canaux, 24 bit, 48 kHz
• Default EDID : 3840x2160p @ 60 ou 50 fps (sélectionnable)
• Standards SMPTE : ST2082-1S, ST2082-10, ST425M Level A and B, ST424M, ST292M, ST259M

Spécifications physiques

• Hauteur : 62 mm (2.44 in)
• Profondeur : 180 mm (7.08 in)
• Largeur : 221 mm (8.7 in)
• Poids : 2 kg (4.4 lbs)
• Format alternatif : Également disponible en module de montage en rack (RM)

Spécifications environnementales

• Température de fonctionnement : 0-40° C
• Humidité de fonctionnement : 0-90% RH sans condensation

Besoins en énergie

• Alimentation électrique :
  • Alimentation électrique intégrée
  • Entrée PowerCon True1 / sortie boucle

• Consommation d’énergie : 45 W max.
• Plage de tension opérationnelle : 100-240 V 50-60 Hz
