ANALOG WAY - Smart Matrix SMX200

SMX200 en 5 points

• 12 entrées (Incluant 2 x DVI-D et 4 x SDI)
• 4 Scalers
• Matrice Scalée avec sortie native haute résolution
• Nombreux effets «Live» pour des présentations AV créatives
• Jusqu’à 2 x PIP sur un fond fixe sur chaque sortie

12 entrées

• 2 entrées numériques (DVI)
• 6 entrées analogiques universelles
• 4 entrées SD/HD-SDI
• SDTV, EDTV, HDTV et formats Informatiques jusqu’à 2K
• Traitement numérique complet (Entrée/Sortie)

2 Sorties

• 2 sorties analogiques et numériques : « Main & Preview »
• Formats Informatiques jusqu’à 2K
• RVBHV et DVI

Modes opératoires & effets

• 1 Mode opératoire : Mode Matrice Native
• 2 PIP sur fond fixe sur chaque sortie
• 1 PIP sur fond fixe avec effets « seamless »
• 1 PIP avec titrage sur fond « Live »
• 8 mémoires d’image, 8 logos, 1 logo animé
• DSK sur les entrées numériques et analogiques
• PIP : Redimensionnement Panoramique et zoom jusqu’à 1000%
• PIP : Animation d’ouverture et fermeture
• Transitions : Fondu (Dissoudre), « Cut », « Wipe », « Slide », « Seamless »
• PIP Dynamique (Mouvement de A vers B) avec « Flying » , « Zooming » ou « Cropping »
• Bordure des PIP (Bordure: 1 couleur, 1 épaisseur)
• « Dynamic Fit » : Ajustement automatique des PIP par rapport aux bordures d’image
• Effet Miroir
• Effet « Smooth Move »
• HDCP décommutable

Spécifications Techniques

6 Entrées Universelles Entrées Analogiques (Toutes entrées de #1 à #6)

SD-TV:

• Composite, S.Vidéo, YUV, RVsB ou RVBS
• NTSC : 15.735kHz / 60Hz
• PAL/SECAM : 15.625kHz / 50Hz

ED/HD-TV :

• RVsB, RVBS ou YUV
• 480p / 60 Hz – 576p / 50 Hz 720p, 1080i, 1035i /50 ou 60Hz – 1080p / 24, 25, 30, 50 ou 60 Hz 1080psF / 24, 25 or 30 Hz

Informatique :

• RVBHV, RVBS ou RVsB
• Résolution jusqu’à 1600×1200 / 60 Hz, 1920×1200 /60 Hz ou 2048×1080 / 60 Hz
• Fréquence Horizontale de 31.5 à 130 kHz
• Fréquence Verticale de 130 Hz
• FpxMax = 165MHz

6 Entrées Numériques (DVI-I 1, DVI-I 2, SDI1 à SDI4)

• DVI-I : SD-TV, ED-TV, HD-TV et formats infor matiques
• SDI : SD-TV & HD-TV – YUV / 10bits / 4:2:2
• Détection par Synchronisation Automatique

Sortie #1 & Sortie #2

Informatiques, numériques et analogiques :

• RVBHV, RVBS ou RVsB et DVI
• Résolution jusqu’à 1600×1200 / 60 Hz, 1920×1200 / 60 Hz ou 2048×1080 / 60 Hz
• Fréquence Verticale 50, 60, 72 ou 75 Hz selon le format de sortiet
• FpxMax = 165MHz

HD-TV :

• RVsB, RVBS ou YUV, DVI
• 720p, 1080i, 1035i / 50 ou 60Hz 1080p / 24, 25, 30, 50 ou 60Hz 1080psF / 24, 25 ou 30Hz

Sortie Vidéo

Analogique et numérique SD/HD-TV

• SD-TV : NTSC/PAL, S.Vidéo, RVB/YUV et SDI
• HD-TV : RVB/YUV et HD-SDI
• Formats HD : 720p, 1080i / 50 ou 60Hz – 1080p / 24, 25, 30Hz – 1080psF / 25 ou 30 Hz

Entrées / Sorties Audio Stéréo

Entrées :

• 8 Entrées audio stéréo + 1 Auxiliaire (Symétrique et Asymétrique)
• 4 Entrées SDI embarquées
• Vi = +15dBU max
• Zi = 20 kOhms (Asymétrique) / 40 kOhms (Symétrique)
• Niveau ajustable par entrée

Sorties :

• 2 sorties indépendantes
• Symétrique/Asymétrique
• Vo = +15 dBU / 300 Ohms (Asymétrique)
• Vo = +21 dBU / 600 Ohms (Symétrique)

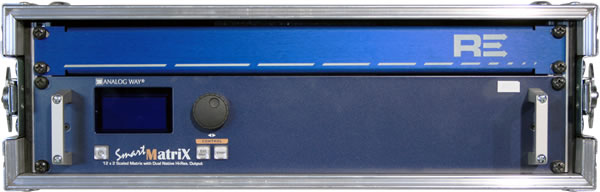

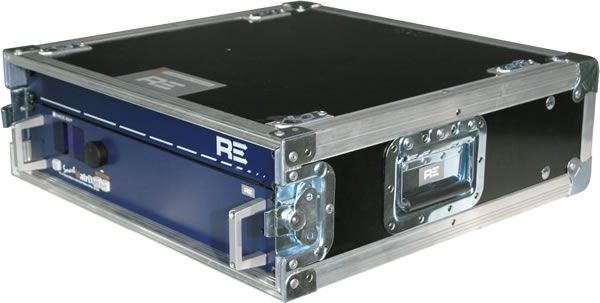

Contrôle Utilisateurs Face avant

• Standby On/Off
• Entrée, Couche et accès direct aux logos
• Freeze/Black
• Effet et sélection des réglages
• Large écran graphique VFD avec boutons rotatifs et touches de contrôle pour un accès simple et rapide aux menus et réglages.

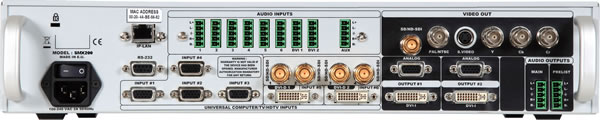

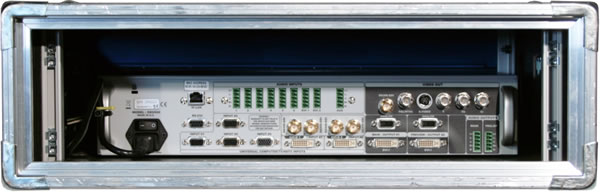

Connecteurs Face arrière

Connecteurs des entrées #1 à #4 :

• HD15-F : (SD/ED/HD-TV Analogique et informatique)

Connecteurs des entrées #5 à #6 et DVI-I 1 à DVI-I 2

• Femelle DVI-I : (SD/ED/HD-TV Analogique et informatique)
• SDI 1, SDI 2, SDI 3, SDI 4 = BNC: SD/HD SDI

Audio :

• Connecteurs 5 pin MCO : 9 pour les entrées et 2 pour les sorties

DB9 : Double RS232 pour contrôle à distance

RJ45 : Connexion Ethernet

Connecteur principal AC avec interrupteur On/Off

Connecteurs Sortie #1 et Sortie #2

Chaque entrée est équipée avec :

• Femelle DVI-I : (Numérique et Analogique) RVB ou YUV
• Femelle HD15 : RVB ou YUV

Sortie Vidéo

• BNC-F : SD/HD-SDI avec audio embarqué
• 3 x BNC-F : Y-Cb-Cr
• Mini Din 4 : S.Vidéo
• BNC-F : Vidéo Composite PAL/NTSC

Alimentation

• Interne, universelle, automatique, 100-240 V;
• 50/60 Hz; 140 W (UL, CSA, GS, CE)
