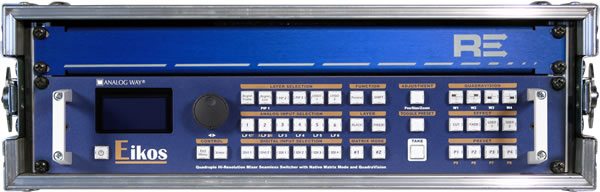

ANALOG WAY - EIKOS EKS500

• 3 Modes opératoires :Mélangeur, Matrice Native et Mode QuadraVision
• Mode Mélangeur: Effets impressionnants entre chaque couche
• Mode Matrice: Nouvelle caractéristique avec 2 PIP sur un fond « frame », Mode Miroir avec un PIP
• Mode QuadraVision: 4 sources sont affichées sur la sortie « Main »
• Logo & Mémoire d’image (2 Logos + 1 «frame» simultanément sur l’afficheur)
• 8 Logos & 8 Mémoires d’images
• 1 Logo Animé
• PIP: Redimensionnement panoramique et zoom jusqu’à 1000%
• PIP: Animation de « Flying / Zooming PIP », «Mouvement de A vers B», de « Cropping », animation lors de l’ouverture ou fermeture des PIP
• 2 PIP sur fond « Live » en Mode Mélangeur
• 3 PIP sur fond « Frame » en Mode Mélangeur
• PIP Dynamique (Avancé ou Basique)
• Bordure des PIP (Bordure : 1 Couleur : 1, Epaisseur : 1, Hauteur : 1 )
• PIP avec contours, PIP avec ombrages
• « Dynamic Fit »: Ajustement automatique des PIP par rapport aux bordures d’image
• Transitions: Fondu (Dissoudre), « Cut », « Wipe », « Slide », « Circle », « Stretch », « Depth », « Flip »…
• Prévisualisation Mosaïque
• Effet « Smooth Move »
• Effet Miroir
• Chroma / Luma Key / DSK
• Fonction DSK sur toutes les entrées
• 8 mémoires préréglées
• Choix de mire de barre
• Fonction Audio « Breakaway »
• Compensation « Audio Delay »
• HDCP décommutable

• Composite, S.Vidéo, YUV, RVsB ou RVBS
• NTSC: 15.735kHz / 60Hz
• PAL/SECAM : 15.625kHz / 50Hz

• RVsB, RVBS ou YUV
• 480p / 60 Hz – 576p / 50 Hz 720p, 1080i, 1035i /50 ou 60Hz – 1080p / 24, 25, 30, 50 ou 60 Hz 1080psF / 24, 25 ou 30 Hz

• RGBHV, RGBS ou RGsB
• Résolution jusqu’à 1600×1200 / 60 Hz, 1920×1200 /60 Hz ou 2048×1080 / 60 Hz
• Fréquence Horizontale de 31.5 à 130 kHz
• Fréquence Verticale jusqu’à 130 Hz
• FpxMax = 165MHz

• DVI-I : SD-TV, ED-TV, HD-TV et formats informatiques
• SDI : SD-TV & HD-TV – YUV / 10bits / 4:2:2
• Détection par synchronisation automatique

• RVBHV, RVBS ou RVsB et DVI
• Résolution jusqu’à 1600×1200 / 60 Hz, 1920×1200 /60 Hz ou 2048×1080 / 60 Hz
• Fréquence Verticale 50, 60, 72 or 75 Hz selon le format de sortie
• Fpx/Max = 165MHz
• TV-HD :
• RVsB, RVBS ou YUV, DVI
• 720p, 1080i, 1035i / 50 ou 60Hz 1080p / 24, 25, 30, 50
• ou 60Hz 1080psF / 24, 25 ou 30Hz

• Analogique et Numérique SD/HD-TV
• SD-TV : NTSC/PAL, S.Video, RGB/YUV et SDI
• HD-TV : RVB/YUV et HD-SDI
• Formats HD : 720p, 1080i / 50 ou 60Hz – 1080p / 24, 25, 30Hz – 1080psF / 25 ou 30 Hz

• 8 Entrées Audio stéréo + 1 Auxiliaire (Symétrique/Asymétrique)
• 4 entrées depuis SDI embarquées
• Vi = +15dBU max
• Zi = 40 kOhms (Symétrique)
• Niveau ajustable par entrée
• 4 entrées depuis SDI embarquées

• 2 sorties indépendantes
• Symétrique/Asymétrique
• Vo = +15 dBU / 300 Ohms (Asymétrique)
• Vo = +21 dBU / 600 Ohms (Symétrique)

• Standby On/Off
• Entrée, Couche et Accès Direct aux Logos
• Freeze/Black
• Effet et sélection des réglages
• Large écran graphique VFD avec boutons rotatifs et touches de contrôle pour un accès simple et rapide aux menus et réglages.

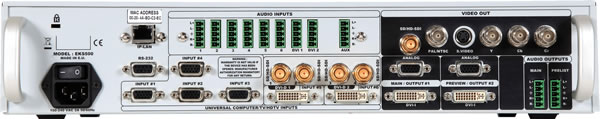

• HD15-F: (SD/ED/HD-TV Analogique et informatique)
• Connecteurs des entrées #5 à #6 et DVI-I 1 à DVI-I 2
• Femelle DVI-I : (SD/ED/HD-TV Analogique et informa
• tique)
• SDI 1, SDI 2, SDI 3, SDI 4 = BNC: SD/HD SDIAudio :

Connecteurs 5 pin MCO : 9 pour les entrées et 2 pour les

• sorties
• DB9: Double RS232 pour contrôle à distance
• RJ45: Connexion Ethernet
• Connecteur principal AC avec interrupteur On/Off

• Chaque sortie est équipée avec :
• Femelle DVI-I : (Numérique et Analogique) RVB ou YUV
• Femelle HD15 : RVB ou YUV

• BNC-F: SD/HD-SDI (avec Audio embarquée)
• 3 x BNC-F: Y-Cb-Cr
• Mini Din 4: S.Vidéo
• BNC-F: Vidéo Composite PAL/NTSC

• Interne, universelle, automatique, 100-250 V ;
• 50/60 Hz; 140 W (UL, CSA, GS, CE)
