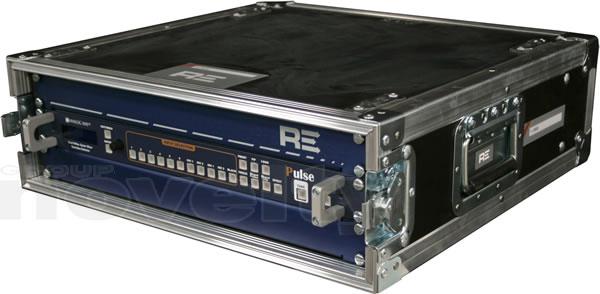

ANALOG WAY PULSE PLS300

Descriptions détaillées

PLS300 en 5 points

• 1. Transitions "Seamless" entre les sources

• 1. Double Scaler

• 1. PIP "Live" sur fond "Live" avec de nombreux effets

• 1. Accès direct aux entrées, couches et logos

• 1. S’adapte à toute application "Live" ou aux présentations audiovisuelles exigeantes.

10 entrées

• 2 Entrées numériques (DVI)
• 6 Entrées universelles analogiques
• 2 Entrées SD/HD-SDI
• SDTV, EDTV, HDTV et formats informatiques jusqu’à 2K
• Traitement numérique complet (Entrée/Sortie)

Sorties

• 2 Sorties Numériques et Analogiques : "Main" & "Preview"
• Formats Informatiques jusqu’à 2K
• RVBHV, DVI et HDTV

Modes opératoires & effets

• 1 Mode opératoire : Mélangeur
• Fond "Live" et 1 PIP "Live" ou 2 PIP sur fond "frame"
• 6 Mémoires d’images, 6 Logos
• PIP: Redimensionnement panoramique et zoom jusqu’à 1000%
• Animation lors de l’ouverture et fermeture des PIP
• Transitions : Fondu (Dissoudre), "Cut", "Clean Cut", "Wipe", "Slide"
• Bordures des PIP (Bordure: 1 Couleur, 1 Epaisseur, 1 Hauteur)
• "Dynamic Fit": Ajustement automatique des PIP par rapport aux borduresd’image
• Effet "Smooth Move"
• Chroma / Luma / DSK
• HDCP décommutable

Spécifications Techniques

6 Entrées Universelles Entrées Analogiques (Entrées #1 à #6)

SD-TV:

• Composite, S.Vidéo, YUV, RVsB ou RVBS
• NTSC: 15.735kHz / 60Hz
• PAL/SECAM : 15.625kHz / 50Hz

ED/HD-TV:

• RVsB, RVBS ou YUV
• 480p / 60 Hz – 576p / 50 Hz 720p, 1080i, 1035i / 50 ou 60Hz – 1080p / 24, 25, 30, 50 ou 60 Hz – 1080psF / 24, 25 ou 30 Hz Informatique
• RVBHV, RVBS ou RVsB
• Résolution jusqu’à 1600x1200 / 60 Hz, 1920x1200 /60 Hz ou 2048x1080 / 60 Hz
• Fréquence Horizontale de 31.5 à 130 kHz
• Fréquence Verticale jusqu’à 130 Hz
• FpxMax = 165MHz

4 Entrées Numériques (DVI-I 1, DVI-I 2, SDI1 et SDI2)

• DVI-I: SD-TV, ED-TV, TV-HD et formats informatiques
• SDI: SD-TV & TV-HD – YUV / 10bits / 4:2:2
• Détection Automatique des Synchronisations

Sortie "Main" and "Preview"

Informatique numérique et analogique :

• RVBHV, RVBS ou RVsB et DVI
• Résolution jusqu’à 1600x1200 / 60 Hz, 1920x1200 / 60 Hz ou 2048x1080 / 60 Hz
• Fréquence Verticale 50, 60, 72 ou 75 Hz selon le format de sortie
• FpxMax = 165MHz

HD-TV :

• RVsB, RVBS ou YUV, DVI
• 720p, 1080i, 1035i / 50 or 60Hz 1080p / 24, 25, 30, 50 ou 60Hz 1080psF / 24, 25 ou 30Hz

Entrées/Sortie Audio Stéréo

Entrées :

• 6 Entrées Audio stéréo + 1 Auxiliaire+ 2 SDI embarquées
• AUX et entrée #7 Symétrique
• Vi = +15dB
• Zi = 20 kOhms (Asymétrique) / 40 kOhms (Symétrique)
• Niveau ajustable par entrée

Sortie :

• 1 sortie
• Symétrique/Asymétrique
• Vo = +15 dBu / 300 Ohms (Asymétrique)
• Vo = +21 dBu / 600 Ohms (Symétrique)

Contrôles Utilisateurs Face avant

• Standby On/Off
• Accès direct aux entrées, Couches et Logo
• Freeze/Black
• Effet et sélection des réglages
• Large écran graphique VFD avec boutons rotatifs et touches de contrôle pour un accès simple et rapide aux menus et réglages.

Connecteurs Face arrière

• Connecteurs des entrées #1 à #4 :
• HD15-F: (Analogique SD/ED/HD-TV et informatique)
• Connecteurs des entrées #5 à #6 et DVI-I 1 à DVI-I 2 :
• DVI-I Femelle: (Analogique SD/ED/HD-TV et informatique)
• Entrée SD/HD-SDI
• SDI 1 & SDI 2 : BNC-F
• Audio : 3.5mm Stereo jack: entrée #1 à #4 / Connecteurs 10 pins MCO: 2 pour les entrées et 1 pour les sorties
• DB9: Double RS232 pour contrôle à distance
• RJ45: Connexion Ethernet
• Connecteur principal AC avec interrupteur On/Off

Connecteurs de sortie "Main" et "Preview"

Chaque sortie est équipée avec :

• DVI-I Femelle: (Numérique et Analogique) RVB ou YUV
• HD15 Femele: RVB ou YUV

Alimentation :

• Interne, universelle, automatique, 100-240 V;
• 50/60 Hz; 140 W (UL, CSA, GS, CE)
